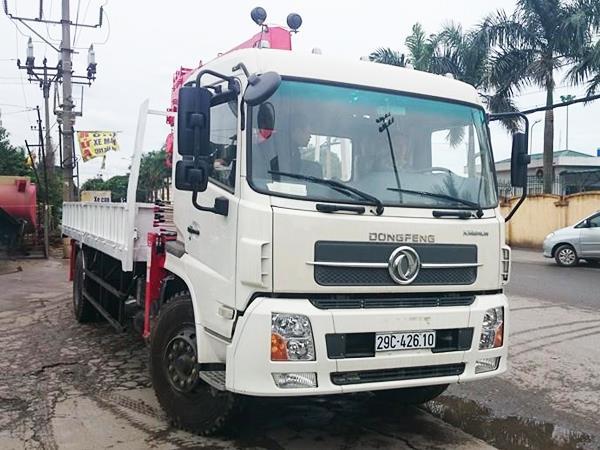

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

• Mã SP: SP0132

• Nhóm SP: Xe cẩu tự hành

• Chủng loại: Xe Tải Thùng Hạng Trung

• Nhãn hiệu: Dongfeng

• Tải trọng: Xe Tải Thùng Trung Từ Trên 5 Tấn Đến 10 Tấn

• Tình trạng: Có sẵn xe

• Giá: Mời liên hệ

Thông số kỹ thuật:

I. THÔNG SỐ KỸ THUẬT XE DONGFENG 9 TẤN (CABIN + CHASSI)

Tải thùng 2 chân – B190
Model	DFL5160
Động cơ Cummins	B190-33
Cabin	Cabin Nissan, có 01 giường
Kiểu động cơ	4 kỳ, tăng áp, 6 xi lanh thẳng hàng
Thể tích làm việc (cm3)	5.900
Loại nhiên liệu	Diesel
Tự trọng (kg)	6.400
Tải Trọng cho phép (kg)	9.300
Tổng trọng Lượng (kg)	15.900
Kich thước bao (mm)	10.1002.4903.950
Kich thước thùng (mm)	7.7202.3502.495
Chiều dài cơ sở (mm)	5.600
Công thức bánh xe	4 x 2
Các hệ thống khác
Vệt bánh xe trước sau (mm)	1.880/1.800
Công xuất (kw/vòng/phút)	140/2.500/1
Hộp số	2 tầng
Lốp xe	10.00R-20
Hệ thống lái	Trợ lực thủy lực
Hệ thống phanh
Phanh tang trống	Phanh chính: Dẫn động khí nén hai dòng, kiểu má phanh tang trống. Phanh tay : Loc kê

II. THÔNG SỐ KỸ THUẬT CẨU TỰ HÀNH ATOM 5 TẤN 5 ĐỐT

Thông số kỹ thuật
Model		5 Ton Boom Crane
Model		ATOM 505
Tầm với		13.2/ ton/m
Bán kính làm việc		13.2 m
Chiều cao làm việc tối đa		15.0 m
Sức nâng/ tầm với	Đoạn 1	4,000 kg / 3.7 m
	Đoạn 2	2,400 kg / 6.1 m
	Đoạn 3	1,600 kg / 8.5 m
	Đoạn 4	1,000 kg / 10.9 m
	Đoạn 5	720 kg / 13.2 m
Cần	Loại	Ngũ giác hoăc Lục giác
Cần	Số đoạn	5
Góc nâng cần	Góc nâng	1˚ ~ 78˚
Góc nâng cần	Số xy lanh	01
Tời	Loại	thủy lực dẫn động,hộp giảm tốc trục vít
	Phanh	Tự động
	Cáp tời	Φ10 x 100m
Quay toa	Loại	Giảm tốc trục vít, thủy lực dẫn động
	Phanh	Phanh thủy lực
	Góc quay	360˚ liên tục
	Tốc độ	2.0 rpm
Chân trước	Loại	Co, roãi thủy lực
Chân trước	Roãi hết chân	5.6m
Chân sau	Loại	Co roãi thủy lực
Chân sau	Roãi hết chân	4.3m
Dầu thủy lực	Lưu lượng dầu	60 ℓ/min(1500rpm)
Dầu thủy lực	Dung tích bình dầu	100 ℓ
Tự trọng cẩu		2.900kg

III. Thùng xe:
1. Quy cách thùng hàng:
-      Dầm dọc: U đúc 140 dày 5mm
-      Dầm ngang: Gỗ 100 dày 50mm
-      Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn đen dầy 02 mm
-     Thành thùng gồm 02 lớp: Lớp gỗ dày 20mm, phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 02 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn.
- Xe cẩu được thiết kế thùng chuyên dụng, hệ thống cản hai bên sườn xe, xà ngang gỗ khoảng cách 250 – 350 mm, thành thùng gia cố chắc chắn chống bửa thành khi chuyên chở. Chắn bùn đồng bộ theo thùng.
-      Thùng được sơn chống gỉ và sơn bên ngoài màu trắng.
2. Chassi gia cường được dập hình chữ U làm bằng vật liệu thép dầy 6mm. Được lồng khít và liên kết suốt theo chiều dài của chassi xe cơ sở.
3. Dụng cụ đồ nghề kèm theo:
-      Danh mục đồ nghề kèm theo xe: 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Kích thủy lực + tay kích, 01 Tuýp lốp, 01 Búa, 01 Lốp dự phòng + lazang, 01 Dây bơm hơi, 01 Tay mở lốp dự phòng, 01 Nắp thùng dầu sơ cua, 01 Ăng ten, 01 Sách hướng dẫn lái xe tiếng anh, 01 Sách hướng dẫn lái xe tiếng việt.
-      Danh mục đồ nghề kèm theo cẩu: 01 Bơm mỡ, 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Sách hướng dẫn vận hành cẩu tiếng anh, 01 Sách hướng dẫn vận hành cẩu tiếng việt.
